Takım Tezgahları

Çırak aranıyor!

Yayın tarihi:

on

Yıllar önce çok gördüğümüz bir tabelaydı değil mi bu?

Hatta yaz tatillerinde babalarımızın arkadaşının yanında ya da mahalle esnafında yaptığımız şeydi çıraklık. Kimi zaman çay getir götür kimi zaman ortalığı temizle, bir çoğumuzun ihtiyacı yokken boşa zaman geçirip, haytalık yapmamak için yapılan çıkaraklıklar, hayatı, esnaflığı öğrenmek için ailelerimizin bize verdiği hediyeymiş bu aslında. Tabii o zamanlar cep telefonu, bilgisayar yok hatta ailelerin çocuklarını birer at yarışı gibi sınavlara hazırlama mücadelesi de yok. Hani derlerdi ya “askere gidince akıllanır” diye, o zamanlar çıraklık yaparken akıllanmayan en azından askerde akıllanırdı. Şimdi maalesef askerlik de yok. Hayatın işleyişini erken yaşta öğrenmek için ne güzel bir yöntemmiş bu. Maalesef günümüzde o sınav senin bu okul benim derken gençlerimiz 22-23 yaşlarında üniversiteden mezun olup iş aramaya başlıyorlar. Bir kısmını tenzih ederek söylemek isterim ki bu yaşına kadar aile koruması altında hiçbir iş yapmamış, sadece sınavlarını vermeye odaklanmış gençlerimiz iş hayatına adapte olmakta da çok zorluklar yaşıyorlar. Hani derler ya “Hayaller Paris gerçekler vs…”

O günlerden bu günlere derenin altından çok sular aktı. Özel üniversiteler hayatımıza girmemiş, AVM kültürü ya da özel güvenlik görevlisi kavramı yoktu. Mevcut devlet üniversitelerinde sadece başarılı olan öğrenciler lisans ya da ön lisans mezunu olurlar, diğerleri ise çıraklık ya da meslek liselerinden aldıkları eğitimler ya da el becerilerine göre ara eleman olarak meslek sahibi olurlardı. Günümüzde hemen herkes bir üniversite okuyabiliyor fakat maalesef ya diplomalı birer işsiz ya güvenlik görevlisi ya da AVM’lerde tezgâhtarlık gibi işlerde görev yapmak zorunda kalıyorlar. Bu durum tabii ki sadece ülkemizde değil tüm dünyada maalesef bu şekilde gerçekleşmeye başladı; ağaçları yaşken eğememeye başladık.

Konuyu getirmek istediğim yer ise aslında oldukça belli: Birçok işsiz varken sanayide ara eleman ihtiyacı her geçen gün artıyor. Vasıflı gençler daha temiz ortamlarda çalışmak varken dakikalar ile yarışılan ve sürekli aynı işin yapıldığı yerlerde çalışmak istenmiyorlar. Üstelik sıklıkla yapılan mesailer sosyal hayatlarını etkiliyor, yağlı kesik eller de cabası oluyor. Sanayici için çözüm günümüzde çok kolay. Bu çözüm otomasyon sistemleri ile sağlanabiliyor.

Artık hayatımızın birçok yerinde olan bu otomasyon talaşlı imalat, kaynak, pakatleme, taşıma ve istifleme gibi birçok sektör ve alanda kendine özel çözümler ile artarak uygulanmaya devam ediyor.

Ben burada talaşlı imalat için olan gereksinimden bahsetmek istiyorum. 24 saat çalışma mantığı üzerine imal edilmiş takım tezgâhları birçok yerde ara  eleman yetersizliği ya da gece çalışmanın vermiş olduğu zorluklar nedeniyle sadece 1 ya da 2 vardiyada işletmelere hizmet edebiliyor. Hatta gece vardiya ile üretim hedeflerini yakalama imkânı bile varken birçok işyeri vardiyada çalıştıracak ara eleman yetersizliği nedeniyle ekstra tezgâh yatırımı yaparak daha büyük külfet altına girmek zorunda kalıyor. Ayrıca her yeni tezgâh birer yeni operatör anlamına geliyor.

Günümüzde bu otomasyon işi hem teknolojinin geldiği nokta nedeniyle hem de finans sistemleri ile hem daha kolay hem de daha az maliyetli şekillerde çözülebiliyor. Üstelik verim ciddi şekilde artarken otomasyon için yapıldığı düşünülen ekstra maliyet çok kısa sürede kendini amorti ediyor. Piyasadaki bir algı vardır, “Ben sürekli aynı işi yapmıyorum, işlerimiz değişken, otomasyona gerek yok” gibi. Bu yeni sistemler ile değişken işlerimiz olsa bile mevcut yazılımlar sayesinde hem kısa iş geçişleri süresi hem de robot sisteminin bir operatör gibi düşünerek hareket etmesi sağlanıyor.

Şu an talaşlı imalat için çok farklı otomasyon alternatifleri mevcut. Ben en basiti olan CNC torna tezgâhları otomasyon sisteminden bahsetmek istiyorum. En basiti CNC tornalar çünkü ekstra bir fikstür gereksinimi kalmıyor, torna aynası parça fikstürü şeklinde görev yapıyor.

Bunlardan ilki otomasyon sistemi üzerinde hazır olan tezgâhlar. Bu tezgâhlarda CNC sistemi bir operatörün yapması gereken birçok şeyi kendi yapabilecek şekilde donatılmış; telafi verme, aşınma kontrolü, ölçü kontrolü, yeni işe geçiş diyalog sistemi vs.

Ayrıca bu tip tezgâhlar doğuştan otomasyonlu olduğu için daha kompakt, daha az yer kaplayan, iş güvenliği kurallarına tamamen uygun, daha hızlı ve bizlere daha problemsiz çalışma imkânları sunuyor.

CNC dik torna tezgâhları içinde benzer otomasyon sistemleri mevcut, tezgâh işleme çap/boy kapasitesine uygun şekilde, iş güvenliğine uygun, az yer kaplayacak ve pratik olacak şekilde tasarlanan bu otomasyon sistemleri verim odaklı ve daha az insan eli değecek şekilde tasarlanmış. Bu tasarımda benzer şekilde doğuştan otomasyonlu olmanın avantajını kullanıcılarına sunuyor.

Mevcut tezgâhlarımızı otomasyon ile tanıştırma sistemi, bunun içinde birçok yerli ve yurtdışı imalatçıların çözümleri mevcut robotları yurtdışından gelmesine rağmen yapılan yükleme boşaltma ve robotun programlanmasını sağlayan arayüz/yazılım, tezgâhlar ile tam bir uyum sağlayarak sanayicinin operatör ya da düşük verim sorunlarına çözüm oluşturuyor.

Bizler UNITEC Makine olarak, müşterilerimizin verimliliği arttırıp işletme maliyetlerini düşürecek bu sistemler için maliyet/geri dönüş hesabı ve yönlendirme yapmaktan memnuniyet duyuyoruz. Yazımı, her biri birer milli servet olan tezgâhlarımızın en verimli ve kazançlı günlerde kullanılmasını temenni ederek bitiriyorum.

Takım Tezgahları

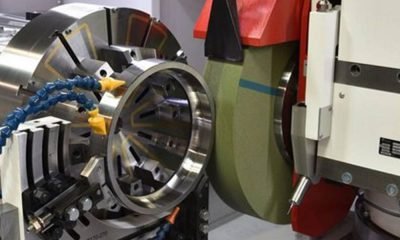

Takım tutucu sektöründe yüksek hız ve hassasiyet: STUDER S22

Yayın tarihi:

on

Takım tutucu fikstürleri üretim süreçlerinin güncel olması açısından son derece önemlidir. Hassasiyet, tekrarlama hassasiyeti ve yer değiştirilebilirlik, güç ve torkun güvenilir iletimi veya uzun ömürlülük, bağlama sistemleri seçimindeki önemli kriterlerden sadece birkaçı.

Modüler takım aparatları ve takımların farklı işleme süreçlerinde kullanılması (tornalama, frezeleme, delik delme vb.) yeni ihtiyaçlar doğurmuştur. Takım tutucu fikstür üreticileri de en gerekli özellik kombinasyonlarına ulaşabilmek için yıllardır çeşitli yeni yaklaşımlarda bulunmaktadır. Artık rotasyon simetrisi ile tanımlanmayan form elementleri daha sık kullanılmaktadır. 2008 sonundan itibaren bu yeni ihtiyaçları karşılayan yeni bir ara yüz geometrisi “Düz Yüzeyli Poligonal Kaval Mil ya da Polygon Shank Tool Holder – PSC” adı altında standartlaştırılmıştır. Bu standart yıllardır “Coromant Capto” adı altında Sandvik Coromant ve imtiyaz sahipleri tarafından sunulan arayüz geometrisine dayanmaktadır. STUDER uzun yıllardır takım endüstrisinin köklü ortaklarından biridir. Makinaların yüksek hassasiyet ve esnekliği; tüm takım üreticilerinin boyut, form ve yüzey hassasiyet konusundaki ihtiyaçlarının uygun maliyetli uygulanmasını sağlar. “PSC” için üretim çözümleri ortağı olan STUDER takım
tutucuların son yıllarda sayısının artmasına önemli katkı sağlamıştır. STUDER olarak müşterilerimizin teknik gereksinimlerini bilmekte ve ideal çözümler sunmaktayız.

Yüksek hassasiyetli makinalar ve makine parçaları için STUDER size:

  • Eksenel hassasiyet <1 μm
  • İş kafası iş mili salgısı <1 μm
  • İşlem sırasında ölçüm sistemi hassasiyeti <0.5 μm sunmaktadır.

STUDER’in efsanevi uzun ömürlü hassasiyeti, son nesil STUDER silindirik taşlama tezgahlarındaki 0.01 μm eksen çözünürlüğü ile birleşerek PSC takım tutucularının uygun maliyetli üretiminde ideal bir önkoşul olarak sunulmaktadır.

Özel bağlama sistemleri ile STUDER size:

  • İşleme için sabit referanslar ve tezgâh ara yüzünün PSC doğrudan bağlama sistemleri ile kullanılması
  • Merkezler arasındaki direct drive sistemi için senkronize punta kullanımı
  • Yüksek hassasiyet CNC ara yatak
  • Bağlama pozisyonlama tekrarı < 1μm sunmaktadır.

STUDER tanınmış bağlama üreticileriyle birlikte çalışarak parçaların bağlanması için farklı çözümler geliştirmektedir.

Geniş form yüzeylerin de en dar toleransların elde edilmesi için STUDER size:

  • StuderHSM programlama yazılımı
  • Konturların taşlanmasında matematiksel çözünürlük < 0.1 μm
  • Kontur bilgisinin doğrudan işlenmesi
  • Fonksiyon bazlı geometrisinin düzeltilmesinin programlanması
  • Küçük miktarlarda yüksek süreç güvenirliliği
  • Her türlü kontur taşlanması
  • İşlem sırasında poligon ölçülerinin kontrolü
  • Entegre edilmiş tekrar ölçüm ve düzeltme süreci sunmaktadır.

Orta ve küçük parti üretimlerde esnek otomasyon çözümleri için STUDER ize:

  • Manuel bağlama seçenekleri
  • Orta ölçekli partiler için otomatik yükleme
  • Çok esnek portal otomatik yükleme sistemleri sunmaktadır.
Devamını oku

Takım Tezgahları

Sandvik CoroDrill DS20 ile yüksek verimlilik

Yayın tarihi:

on

4-7xDC delik delme işlemi için güvenilirlik, öngörülebilirlik ve olağanüstü penetrasyon hızları sunan değiştirilebilir kesici uçlu matkap: Sandvik CoroDrill DS20

Güçlü ve yorulmaya mukavemetli matkap gövdesi

Her matkap gövdesi boyutu ayrı ayrı optimize edilmiştir ve daha önce görülmemiş sertliğe sahiptir. Bu sayede yüksek uygulama güvenliği, tekrarlanabilirlik, tutarlı kalite ve iyi salgı hassasiyeti sağlar. Güvenli talaş tahliyesi için sürekli matkap gövdesi rijitliği sağlayan bükümlü kesme sıvısı delikleri ve optimize edilmiş şekillere sahip değişken talaş kanalları.

Optimize edilmiş kesici uç tasarımı

Güçlü kesici uç yuvalarında bulunan üç destek temas yüzeyi, kesici uç hareketini azaltır. Ekstra tokluk sağlayan güçlü kesici uç tasarımı ve kütle mukavemeti, eşsiz uç takım ömrü sunar. Taşlanmış çevresel kesici uçlar, dar delik toleransları, öngörülebilirlik ve tutarlı performans sağlar.

7×DC’ye kadar delikler için

Sandvik Coromant’ın yenilikçi matkap gövdesi ve kesici uç tasarımları, daha az zorlu delik toleransları ile düşük maliyetli ve güvenilir derin delik delme olanağı sağlar. Pilot delik delme işlemine gerek kalmaz, bu da hem zaman hem maliyet tasarrufu sağlar.

CoroDrill DS20’nin öne çıkan diğer özellikleri

  • Yüksek verimlilik ve tutarlı delik çapı ile güvenli ve güvenilir kesme prosesi
  • Geniş bir kesme değeri aralığında optimize edilmiş talaş kontrolü ve talaş tahliyesine sahip çok yönlü matkap
  • Geniş geometri seçimi, çok yönlü ve optimize teklifler
  • Delik başına düşük maliyet
  • Düşük ses seviyesi
  • Olası en iyi akışı ve yönü sağlamak için stratejik olarak yerleştirilmiş kesme sıvısı çıkışları
  • Talaş kanalı şekilleri, sırasıyla merkezi/çevresel kesici uçlar için ayrı ayrı tasarlanmıştır ve her bir matkap çapı için optimize edilmiştir. Kare profil rijitlik katarken talaşların kolayca tahliye edilmesini sağlar
  • Hem çevresel hem de merkezi kesici uçta dört gerçek kesme kenarı
Devamını oku

Takım Tezgahları

Yeni S33 – Özgün ihtiyaçlar için üretken tezgah

Yayın tarihi:

on

Yeni S33 tezgahı çok çeşitli parçalarınızı en yüksek hassasiyette taşlama için geliştirilmiştir. 350mm taşlama çapı ve 400mm’den 1600mm’ye kadar boy taşlama kapasitesi ile 150kg’a kadar en küçükten en büyüğe tüm boylardaki parçalarınızı taşlayabilir, az adetli yada seri üretim için kullanabilirsiniz. Yeni nesil B ekseni kullanılarak tek bağlamada farklı taş konfigurasyon seçenekleri ile dış çap, konik, iç çap vb. farklı taşlama uygulamalarını gerçekleştirebilirsiniz.

Studer’e patentli Granitan® S103’den üretilen termal stabilite sağlayan ve titreşimlerden etkilenmeyen tezgah gövdesine yeni dizaynda inovatif tezgah gövdesi sıcaklık kontrolü de eklenmiştir. Bu sayede daha da hassas üretim ortamı sağlanmıştır. Ayrıca bileme üniteleri için oluşturulan yeni çift T slot sistemi ile ayar yapmak daha kolay hale gelmiş ve ayar süreleri de daha kısaltılmıştır.

Çok çeşitli taş kafası konfigürasyonu

T kızak yapısı konseptine göre üretilmiş yeni S33 tezgahındaki X eksen hareketi 370mm’ye artırılmıştır. Tüm müşteri ihtiyaçlarına hitap edebilen çok sayıda taş konfigurasyonuna sahip taret tipi taş kafasına sahip, yeni S33 tezgahında 1° Hirt dişli sistemi ile otomatik olarak dönebilen B eksenine sahip taş kafasına 2 dış taşlama taşı ve 1 delik taşlama taşı takılabilmektedir. Ayrıca tek dış taş konfigurasyonunda taş kafası 0°, 15° ve 30°açılarda dönebilmektedir. Bununla birlikte STUDER Quick-Set kolay ayar yazılımı ile parçadan parçaya geçiş ayar süreleri %90 oranında azaltılmıştır. Yeni taş kafası sistemi ile tek bağlamada bir çok taşlama operasyonu gerçekleştirilebilmektedir. Bununla birlikte tezgah C ekseni takılabilmekte, bu sayede de silindirik olmayan formlu parçalar ve vida taşlanabilmektedir. Ayna iş kafası seçilebilme özelliği ile de ayna ile bağlanması gereken parçalarınızı taşlayabilirsiniz.

Etkileyici işletim sistemi ve yazılım desteği

100 yılı aşkın bir taşlama tecrübesiyle hazırlanmış olan StuderWIN işletim sistemi ve optimal taşlama parametrelerini otomatik kullanıcıya sunan StuderTechnology yazılımı sayesinde hassas ve stabil bir taşlama prosesi sağlanabilmektedir. Ayrıca yeni S33 tezgahına opsiyonel olarak eklenebilen StuderForm (Form taşlama yazılımı), StuderThread (Vida taşlama yazılımı) ve StuderContourBasic (Kontür taşlama yazılımı) yazılımları sayesinde farklı sektörlerdeki kullanıcıların farklı taşlama taleplerine en iyi şekilde çözümler sunulmuştur.

Tezgahta bulunan titreşim algılayıcı sistem, otomatik balans ünitesi gibi ilave aksesuarlar ile ayar süreleri minimuma indirilmiştir. Ayrıca tezgahta otomatik yükleme arayüzü standard olarak verilmektedir.

Avantajlar

  • İki punta arası taşlama mesafesi 400, 650, 1000, 1600 mm
  • Punta yüksekliği 175 mm
  • Maksimum parça ağırlığı 150 kg
  • Termal stabilite sağlayan inovatif tezgah gövdesi sıcaklık kontolü (650 ile 1600 arası)
  • Bileme sistemleri takılabilmesi için çift T slot
  • Çeşitli taş konfigürasyonu
  • Frekans konvertörlü ve motor iş miline sahip taret tipi taşlama taş kafası
  • Sabit çevresel dönme hızı
  • StuderWIN işletim sistemi içinde StuderTechnology yezılım desteği
  • STUDER Quick-Set yazılımı ile daha kısa ayar süreleri
  • Otomasyon desteği
Devamını oku
