Sistem tasarımı veri arayüzü

Yayın tarihi:

on

“İki yazılım – tek bir hedef” sloganı ile KISSsys ve GEMS® Gleason arasında dişli tasarım verilerini karşılıklı birbirine aktaran, bir arayüz oluşturuldu. Bu yenilik, her iki sistemin güçlü yönlerini birleştirerek, tüm gereksinimleri mukavemet, gürültü ve verimlilik açısından karşılayan, son derece optimize edilmiş bir genel sistem oluşturur.

Diğer bir avantaj da dişli kutusu / aktarma organı tasarımının, tüm imalat ve üretim yönleri dikkate alınarak, dişli tasarımı ile bir araya getirilmesidir.

KISSsoft KISSsys

  • Sistem seviyesi değerlendirmeleri
  • FVA 487 Raporuna göre Uyarma kuvveti

KISSsoft, makine elemanlarının tüm boyutlandırma işlemleri için kapsamlı optimizasyon seçenekleri sağlamak amacıyla, uluslararası hesaplama standartlarına göre çalışır. Yazılım, hızlı ve doğru mukavemet hesaplamaları yapabileceğinizi garanti eder.

Ayrıca güvenlik faktörleri ve ömür değerleri hakkında ayrıntılı bilgi içeren raporlar sağlar. Tüm standart CAD programları ile uyumludur.

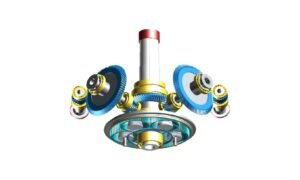

KISSsys, komple dişli kutusu ve aktarma organlarını modellemenizi sağlayan, KISSsoft sistemi eklentisidir. KISSsoft, farklı makine elemanlarının ömrünü ve gücünü hesaplar ve sonuçların açık bir şekilde görülebildiği KISSsys’e aktarır.

Bunu başarmak için KISSsys; kinematik analizleri, 3D grafikleri ve kullanıcı-tanımlı tabloları ve diyalogları bir araya getiriyor.

KISSsys, dişli kutusunun her bir parçasının birbirine olan etkilerini göz önünde bulundurarak, kullanıcıların tek bir çalıştırmada sistem seviyesindeki değerlendirmeleri yapabilmelerini sağlar. Sistem güvenilirliği, yük spektrumu hesabı, verimlilik ve termal denge değerlendirmesi, modal analizler ve daha fazlası mevcuttur.

Ve tüm bunlar, KISSsoft’ta hesaplanan şaft sapmalarından, planet taşıyıcı deformasyonlarından, yatak sertliklerinden, termal etkilerden ve diğerlerinden kaynaklanan tüm olası eksen sapmalarını dikkate alır.

GEMS® Gleason

  • Açık tasarım, kesintisiz bağlantı
  • Güçlü yeni özellikler

GEMS ile Gleason, konik dişliler için yeni nesil tasarım ve üretim sistemini tanıttı. Son derece uygun dişli tasarımı ve analiz yetenekleri sunan, mevcut tüm Gleason tasarım yazılımlarınızla sorunsuz bir şekilde bağlanan ve tüm konik dişli üretim sürecini optimize etmeye yardımcı olan güçlü bir yeni yazılım platformudur GEMS.

GEMS® mimarisi gayet açık ve esnektir çünkü işlem sırasına göre gerekli tüm çalışma adımları, farklı “uygulamalarda” açıkça düzenlenmiştir. Buna karşılık bu uygulamalar, dişlileri tasarlamanıza ve analiz etmenize yardımcı olur. Ayrıca takım, freze ve taşlama verileri için üretim verileri ve kapalı devre üretim süreci için 3D koordinatlar oluştururlar. Buna ek olarak, yeni özelliklerin pazara sürülme işlemlerinin hızlı bir şekilde uygulanmasını sağlar.

GEMS®, dişli tasarımı için tamamen dokunmatik ekran ile kullanılabilen, dünyanın ilk yazılımıdır. Ayrıca, yazılım ve ekran, klavye ve fare operasyonuyla tamamen uyumludur. Örneğin dişli kontak optimizasyonu sırasında, sayısal verileri girmek için, ilk dokunuşla ekranın klavyeye dönüşümüne izin verir. GEMS® yazılımı, daha iyi bir kullanıcı deneyimi yaratmak için bir tablette veya bir dizüstü bilgisayarda da kullanılmak üzere geliştirilmiştir.

İki yazılım – Tek hedef

GEMS® ve KISSsys, programları iki yazılım paketi arasında dişli ve sistem tasarım verilerini değiştirmek için doğrudan bir arayüz ile bağlanmıştır.

GEMS®, KISSsys’deki bir dişli kutusu modelinden, içeriye aktarılan ve doğrudan ilgili KISSsoft hesaplamasına yerleştirilen, seçilmiş bir konik dişli çiftinin geometri verileri için değerleri sağlar. KISSsys’deki konik dişli seti ve şaft modülleri arasındaki otomatik haberleşme sayesinde KISSsoft, şaft eğilme değerlerini dikkate alarak dişlilerin EPG eksen sapmalarını belirler.

Aktarım hatası, kavrama sertliği, diş dibi gerilmeleri, pinyon ve çarkın yanakları üzerindeki temas basıncı gibi tüm önemli sonuçlar, GEMS®‘den elde edilen sonuç verilerinin geri gönderilmesinden sonra, son olarak KISSsys’de görüntülenebilir.

Bu süreç, kullanıcının herhangi bir konik veya hipoid seti, simülasyon ve üretim süreçleri arasında kapalı bir döngü ile daha doğru bir şekilde değerlendirmesini ve optimize etmesini sağlar.

Devamını oku
