Maksimum hassasiyet, kısa çevrim süreleri ve tam proses kontrolü sunan EMAG tornalama makineleri, büyük ölçekli üretimde bilyaların tornalanmasını nasıl optimize ediyor?
Özellikle otomotiv endüstrisi gibi güvenlik açısından kritik alanlarda kullanılan torna bilyaları; hassasiyet, tekrarlanabilirlik ve çevrim süresi açısından en yüksek talepleri karşılıyor. Bilyalı mafsallardaki bilyalı pimler gibi bileşenler, direksiyon ve şaside merkezi bir rol üstleniyor. Üretimleri, özellikle büyük miktarlarda ve ekonomik süreçler söz konusu olduğunda, en son tornalama teknolojisini gerektiriyor.
Bilya tornalama için teknik gereksinimler
Yalnızca tam bir bilya şeklinin değil, aynı zamanda düzgün ve yüksek hassasiyetli bir yüzeyin de elde edilmesi gereken, işleme teknolojisinde özel bir işlem olan bilya tornalama, bağlantıda düzgün hareket sağlamak ve erken aşınmayı önlemek için öne çıkıyor. Parçanın boyutuna bağlı olarak, mikrometre aralığında toleranslara sahip 16 ila 40 mm arasında bilya çaplarının elde edilmesi gerekiyor.
Seri üretimdeki zorluklar
Büyük ölçekli üretimde bu hassasiyeti kısa çevrim süreleriyle birleştirmek önemli bir zorluğu oluşturuyor. Güvenilir bir çözümün, yalnızca yüksek tekrarlanabilirlik ve proses güvenilirliği sunmakla kalmayıp, otomasyonunun kolay olması ve aynı zamanda takım aşınmasını en aza indirmesi gerekiyor. Ayrıca, tüm kalite gereksinimlerinin hat üzerinde doğrulanabilirliği aranıyor.

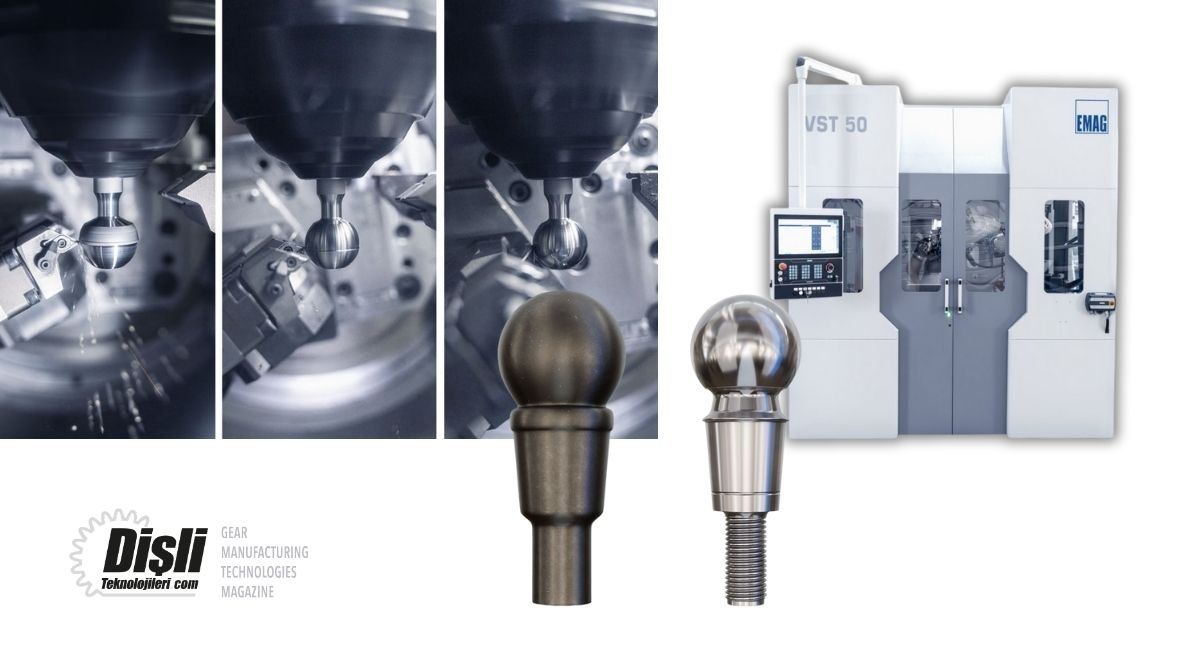

Bilya tornalama için özel çözüm EMAG VST 50
VST 50 ile bilyalı pimlerin tornalanması için özel olarak geliştirilmiş bir makine sunan EMAG, iki bağımsız hareketli iş parçası mili ile iki parçalı bileşik kızakları birleştiriyor ve bu kızaklar, bilya ve milin boyun kısmı için optimize ediliyor.
Önemli özellikler:
· İki iş parçası mili, paralel yükleme, boşaltma ve tornalama sağlar. Bir mil işleme yaparken diğeri yükleme yapar.
· Düzeltme işlemi de dahil olmak üzere hassas bilyalı işleme için döner B ekseni.
· Bilya çapını ve şeklini (polaritesini) ayarlamak için doğrusal U ekseni.
· Her bileşenin %100 denetimi için ışık bandı mikrometresi kullanan entegre proses ölçüm teknolojisi.

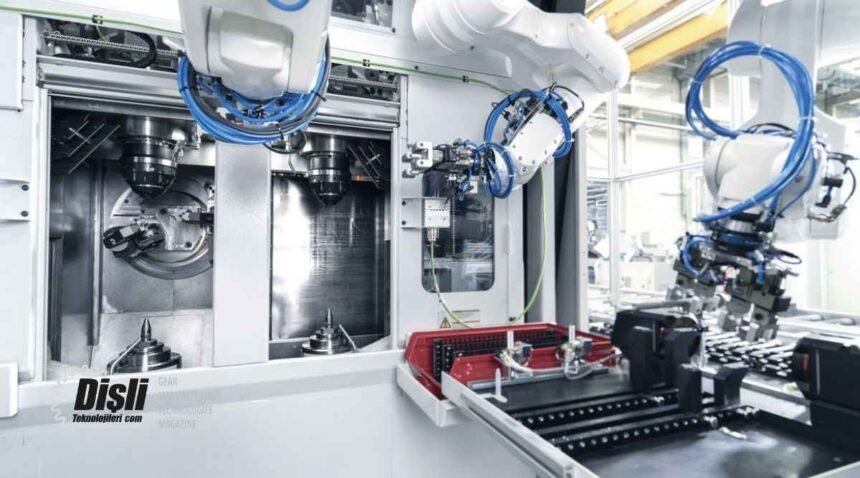

· En kısa çevrim süreleri için optimize edilmiş, 3 robotlu otomatik yükleme ve boşaltma.
· RFID kodlu aletler ve robot kullanımıyla desteklenen operasyon sırasında alet değişimi.
Verimlilik ve kalite dengesi
Güçlü makine mühendisleri, akıllı yazılımlar (EDNA uygulamaları) ve gelişmiş otomasyonun birleşimi sayesinde VST 50, iş parçası başına yalnızca 7 saniyelik bir çevrim süresine ulaşıyor. Aynı zamanda, kapsamlı ölçüm teknolojisi ve entegre kamera izleme sayesinde proses güvenilirliği en üst düzeyde kalıyor. Takım değiştirme süresi, üretimi manuel olarak kesintiye uğratmadan 90 saniyeden kısa sürüyor.
Uygulama alanı ve esneklik
Kısa bilyalı pimler (Ø 16-40 mm, uzunluk 50-150 mm).
Uzun bilyalı pimler (Ø 22-35 mm, uzunluk 150-455 mm).
Bilyalı manşonların işlenmesi
VST 50, esnek donanımı sayesinde küresel şekillerin hassas tornalanmasının gerektiği diğer dönme simetrili bileşenlerde de kullanılabiliyor.
Endüstriyel düzeyde bilyaların tornalanması
Otomotiv endüstrisi gibi güvenlik açısından kritik uygulamalarda özel olarak tasarlanmış makinelerle verimli bir şekilde uygulanabilen, yüksek hassasiyetli bir işleme süreci olan bilya tornalamada, EMAG VST 50’nin kısa çevrim süreleri, kapsamlı ölçüm teknolojisi ve yüksek düzeyde kullanıcı dostu yapısıyla gelişmiş bir çözüm sunuyor. Bu makine günümüzün üretim gereksinimlerinde bilyaların ekonomik bir şekilde tornalanması için pratik bir çözüm sağlıyor.
